墊圈基本上大家都有所了解，生活中也是很常見的，但是下面這些和墊圈有點相似的緊固件，有些人可能沒見過，有些人雖然見過卻不知道這是什么以及它是用來做什么的。

       上面這些就是各種不同的擋圈了，也叫作卡簧，是一類可以在軸上或者孔中將零件進行軸向定位、鎖緊或者止動的緊固件，簡單說就是可以阻止軸或者孔上的部件移動的緊固件。外觀上有圈型閉合的和非閉合的。

       擋圈的具體種類有：錐銷鎖緊擋圈、螺釘鎖緊擋圈、帶鎖圈的螺釘鎖緊擋圈、鋼絲擋圈、孔用彈性擋圈、軸用彈性擋圈、螺釘緊固軸端擋圈、螺栓緊固軸端擋圈、孔用鋼絲擋圈、軸用鋼絲擋圈等等。按照其功能機制和結構特點，可分為切制擋圈和彈性擋圈這兩大類。

切制擋圈

       切制擋圈就是切制成型的環形擋圈，需要借助其他輔助的零件或者構件來實現定位功能，材質多為中碳鋼。使用的時候，擋圈是安裝在軸上的，然后通過銷釘、螺釘或者其他構件使其固定在軸上，達到定位的目的。

切制擋圈常見的類型如下：

       錐銷鎖緊擋圈：利用圓柱銷來固定到軸上，可以承受較大的軸向力。

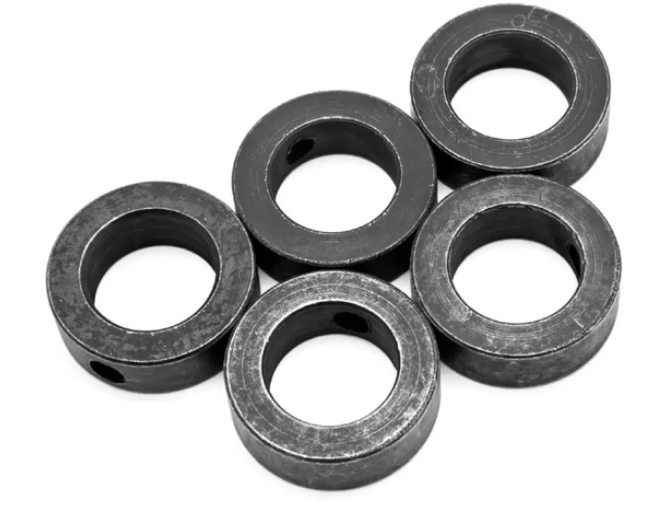

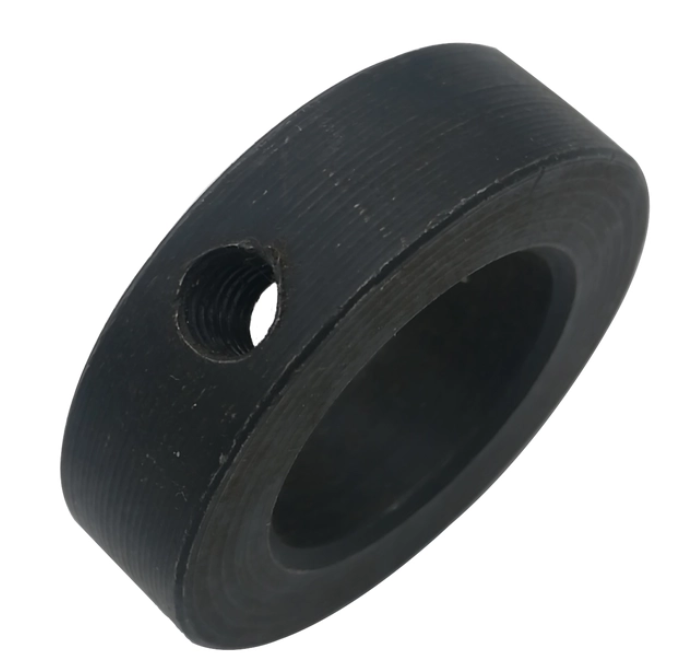

        螺釘鎖緊擋圈：利用平端或者錐端緊定螺釘，經由擋圈上的螺釘孔來固定到軸上，這種方式裝配簡單，但是可承受的軸向力比較小。

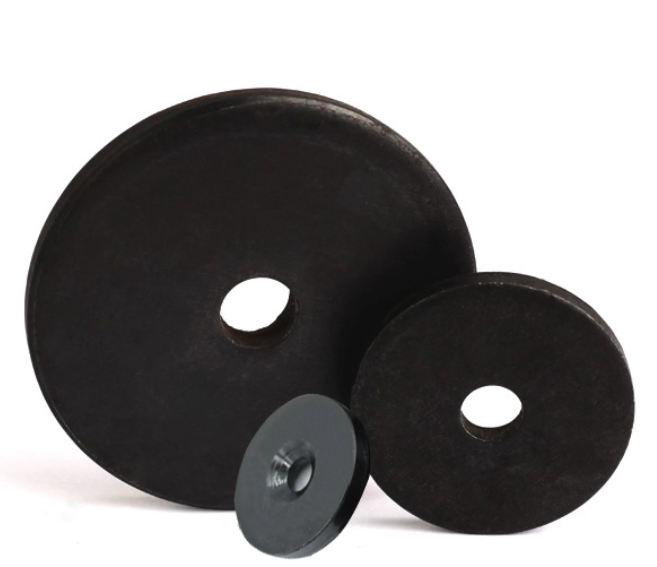

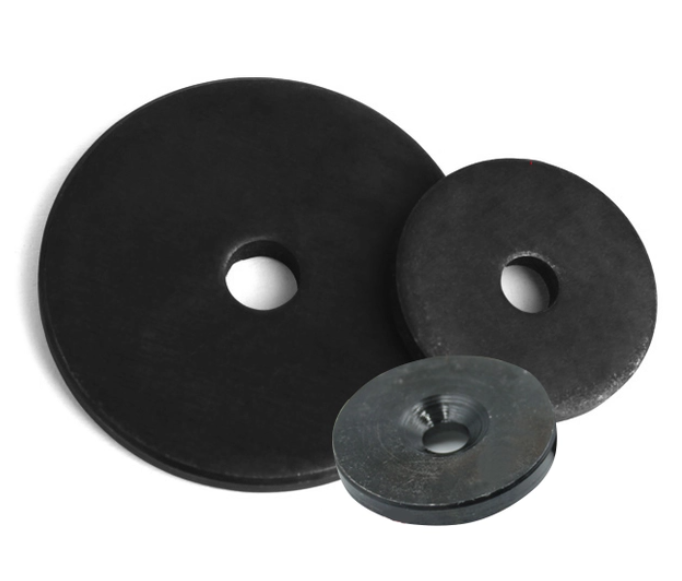

        螺釘緊固軸端擋圈：將螺釘穿入擋圈端面的孔，然后固定擋圈，起到軸類零件止動定位的作用。

       軸肩擋圈：貼到軸肩上就可以依靠軸肩的支撐來起到定位和承力的作用了。

彈性擋圈

       彈性擋圈就是用彈性材料做成的擋圈，多為彈簧鋼材質，經過熱處理后的彈簧鋼會訣別比較高的硬度、強度及彈性，制成擋圈后還會進行表面電鍍處理或氧化處理來提升其防腐性能。

       彈性擋圈按照其工作可以分為孔用彈性擋圈和軸用彈性擋圈，還有孔用鋼絲擋圈、軸用鋼絲擋圈。

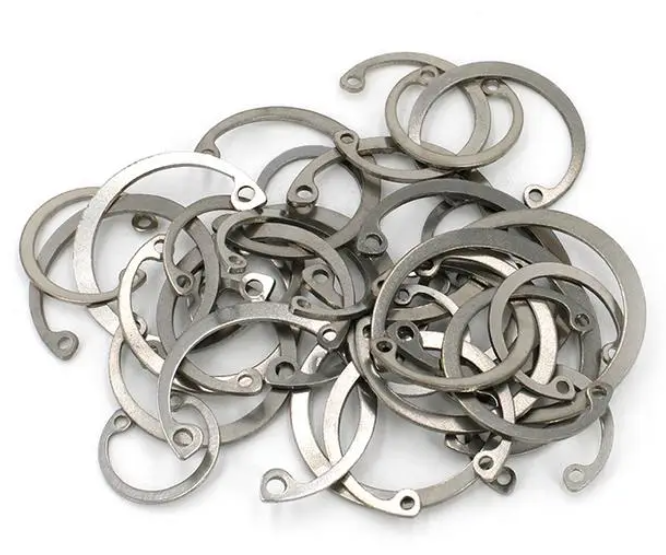

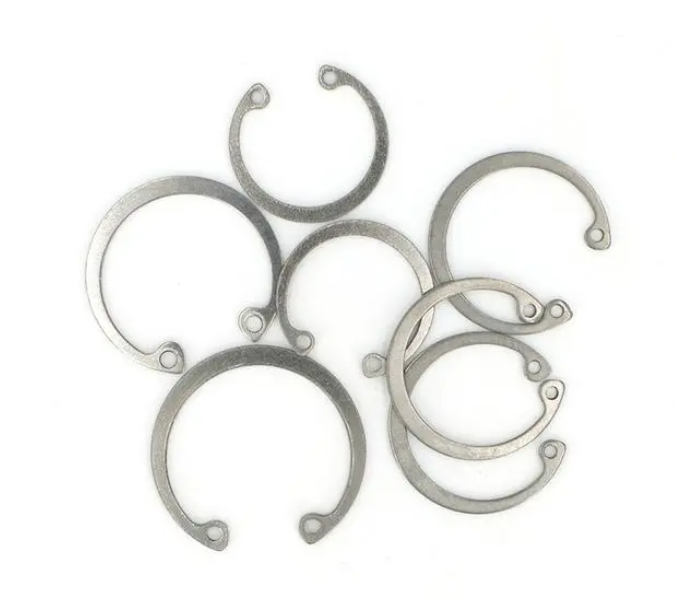

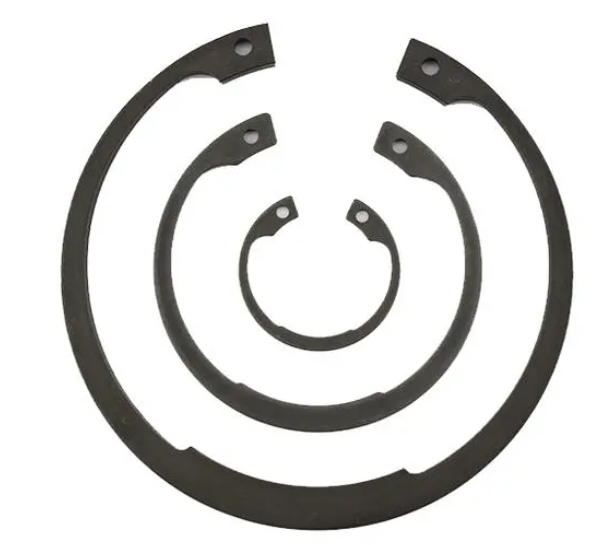

       孔用彈性擋圈：通過擋圈的側面和與之相匹配的軸端接觸，從而限制軸的軸向位移。

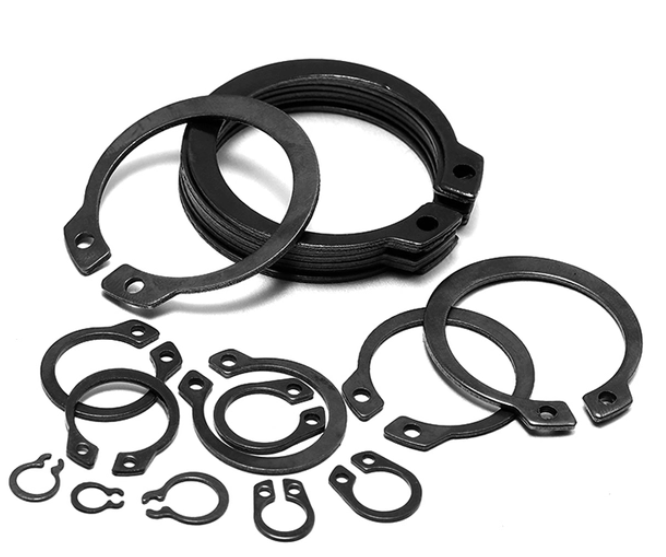

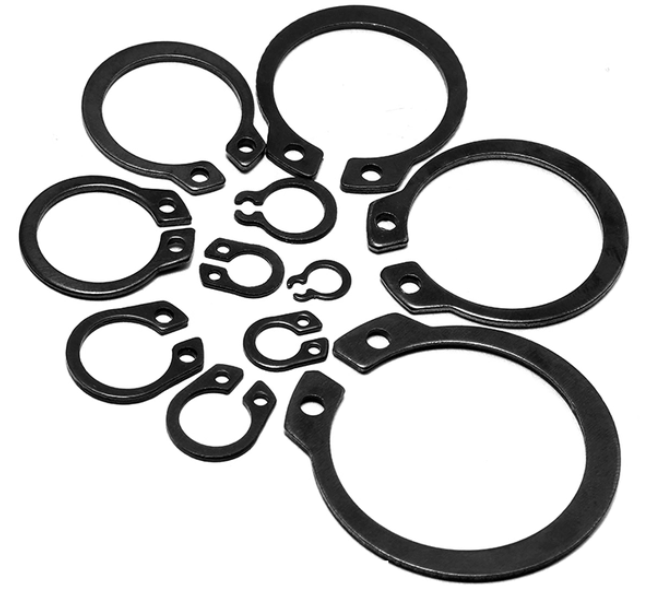

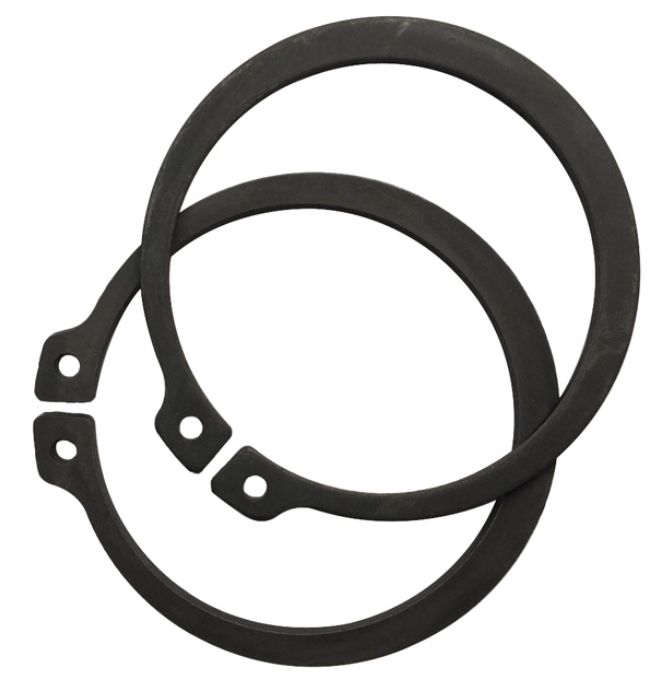

       軸用彈性擋圈：通過擋圈的側面和與之相匹配的孔端面接觸，從而顯示孔件的軸向位移。

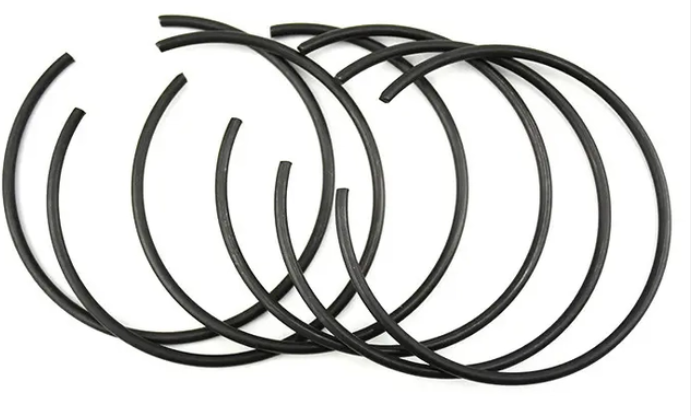

       孔用鋼絲擋圈：用于孔溝槽中，靠擋圈的內徑通過軸端或軸肩定位，來限制零件的軸向位移。

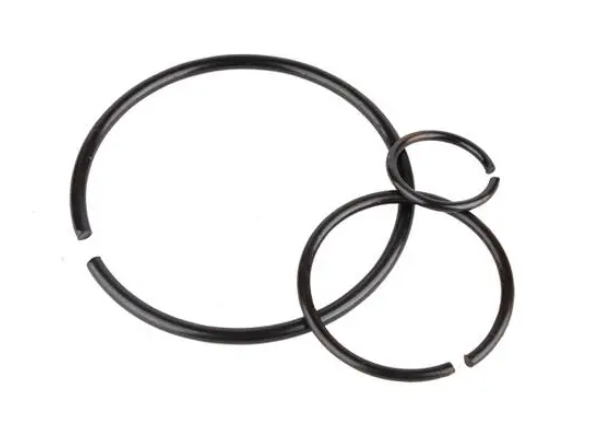

       軸用鋼絲擋圈：用于軸溝槽中，靠擋圈的外徑通過孔的端面定位，來限制零件的軸向位移。

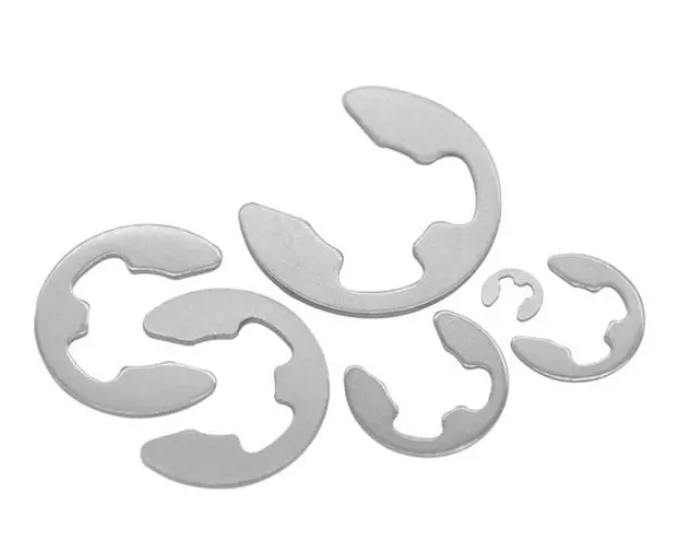

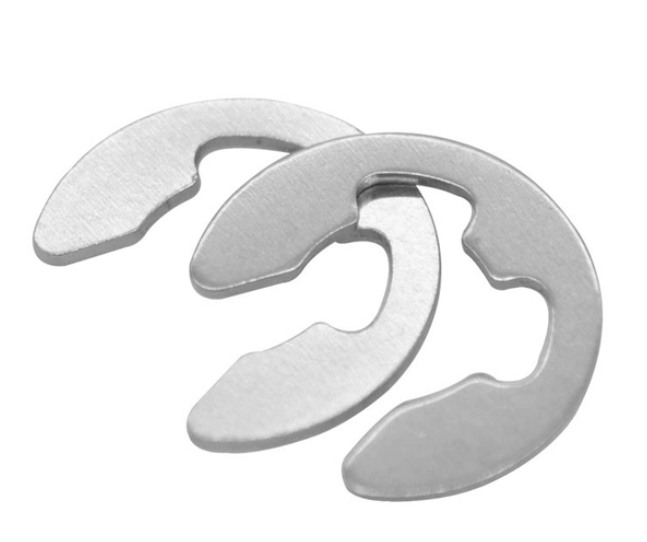

       還有一種比較常見的擋圈叫開口擋圈，開口擋圈是一種軸用擋圈，是借助它的彈性和拉拔型開口將擋圈壓入溝槽中，以擋圈的側面通過孔的端面定位，來限制零件的軸向位移的。

       綜上，擋圈雖然在日常生活中不是那么常見，但是卻是一種很重要的機械配件，應用范圍比較廣泛，如液壓系統、氣動系統以及各種機械設備的軸槽或孔槽中。
